Hur du designar ditt eget PCB (Printed Circuit Board)

Att designa sitt eget PCB, eller kretskort, är ett sätt att ta full kontroll över sina elektroniska projekt – oavsett om det handlar om en enkel sensor eller en avancerad prototyp. Genom att förstå grunderna i PCB-design kan du skapa skräddarsydda lösningar som passar exakt dina behov och minska beroendet av färdiga moduler. Med moderna designverktyg och tillgängliga tillverkningsprocesser är det idag enklare än någonsin att gå från idé till färdigt kretskort. Processen kräver noggrann planering, precision och förståelse för elektronikens grunder, men ger i gengäld både lärande och professionella resultat.

Förberedelser och planering inför PCB-designen

Innan du börjar designa ditt eget kretskort är planeringen avgörande. En väl genomtänkt förberedelse sparar både tid och pengar, och minskar risken för fel när kretsen väl ska tillverkas. Genom att definiera syftet, välja rätt komponenter och förstå kretsens funktion redan från början kan du undvika vanliga problem längre fram i processen. Målet är att skapa en logisk, effektiv och säker grund som hela PCB-designen kan byggas på.

Definiera projektets syfte och krav

Det första steget är att klargöra vad kretskortet ska göra. Handlar det om att styra motorer, läsa sensordata eller kommunicera med andra system? Projektets mål styr vilka komponenter du behöver och hur kortet ska utformas. Här är det också viktigt att tänka på spänning, strömförbrukning, signalnivåer och eventuella krav på kommunikation eller trådlös anslutning. Ju tydligare specifikationen är, desto enklare blir det att skapa en effektiv design.

Välj rätt komponenter

När du vet vad kretsen ska göra kan du börja välja komponenter. Resurser som datablad och tillverkarnas specifikationer är viktiga för att säkerställa kompatibilitet. Tänk på att vissa komponenter kräver specifika avstånd, kylning eller orientering för att fungera korrekt. Det är också klokt att välja delar som finns tillgängliga hos flera leverantörer, för att undvika problem med leverans och utgångna modeller.

Rita kopplingsschema

Nästa steg är att skapa ett kopplingsschema, vilket fungerar som den logiska ritningen av din krets. I schemat definierar du hur komponenterna kopplas samman med varandra. Program som KiCad, Altium Designer och EasyEDA används ofta för detta ändamål. Det är viktigt att se till att schemat är tydligt och korrekt märkt, eftersom det blir grunden för den fysiska layouten senare.

Förberedelser inför layoutdesign

Innan du börjar placera komponenter på kretskortet är det klokt att tänka igenom layoutstrategin. Strömmatning och jordning ska vara stabil, känsliga signaler bör hållas korta, och komponenter som samverkar bör placeras nära varandra. Att redan nu planera spårdragning, avstånd och montering gör det enklare att skapa ett kort som fungerar som tänkt.

Viktiga punkter att tänka på

• Definiera syfte och funktionskrav tydligt
• Välj tillgängliga och kompatibla komponenter
• Skapa ett noggrant kopplingsschema
• Planera layouten innan designfasen startar
• Ta hänsyn till elektrisk säkerhet och framtida testning

Genom att lägga tid på planeringen bygger du en stabil grund för resten av PCB-processen. Det gör hela designarbetet smidigare och ökar chansen att det färdiga kretskortet fungerar perfekt redan vid första testet.

Steg-för-steg: Så designar du ditt kretskort digitalt

När planeringen är klar kan du börja själva designprocessen. Det är här idéerna tar fysisk form i digitala ritningar som senare blir tillverkade kretskort. Målet är att skapa en effektiv layout där komponenterna samverkar optimalt och signalerna flödar utan störningar. Processen kräver noggrannhet, men med rätt metod och programvara blir det både lärorikt och tillfredsställande.

Välj rätt designprogram

Det finns flera program för PCB-design, både gratis och kommersiella. Bland de populäraste finns KiCad, Altium Designer, Eagle och EasyEDA. För nybörjare är KiCad och EasyEDA ofta bäst, eftersom de erbjuder tydliga gränssnitt och ett stort bibliotek av färdiga komponenter. När du väljer program bör du tänka på vilket format tillverkaren av ditt kretskort kräver och om du behöver stöd för flera lager eller avancerade komponenter.

Skapa komponentplacering

När kopplingsschemat är färdigt importeras det till layoutläget i designprogrammet. Här placeras alla komponenter på kretskortet. Placeringen påverkar både prestanda och tillverkbarhet. Strömförsörjning och jord bör ha korta och stabila vägar, känsliga signaler hållas separerade från högspänningsdelar, och komponenter som hör ihop bör placeras nära varandra. Tänk också på praktiska aspekter – som hur kretskortet ska monteras, kylas och anslutas till andra enheter.

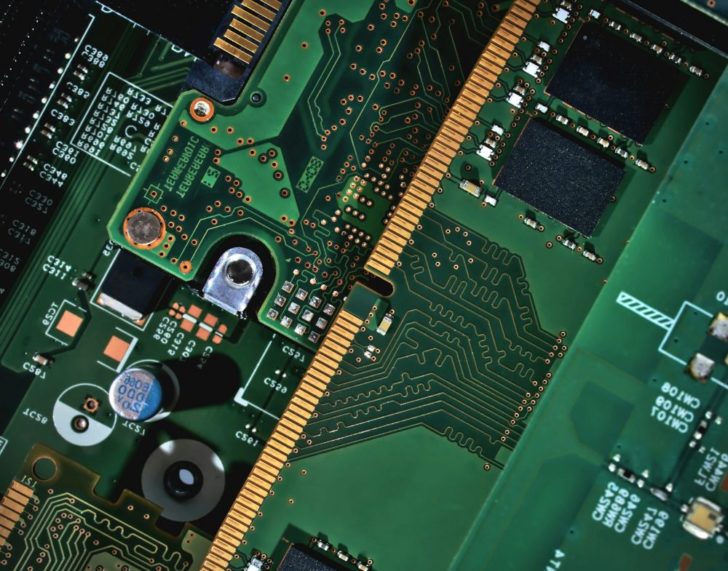

Dra kopparbanor

När komponenterna är placerade ska deras anslutningar kopplas ihop med kopparbanor. Dessa spår leder ström och signaler mellan delarna. Det är viktigt att hålla spåren korta där det behövs snabb signalöverföring och att undvika korsningar och onödiga vinklar. Många program har automatiska ruttverktyg, men det är ofta bäst att dra kritiska spår manuellt för att säkerställa kvaliteten. Tänk också på att separera signaljord från kraftjord vid behov, särskilt i blandade analoga och digitala kretsar.

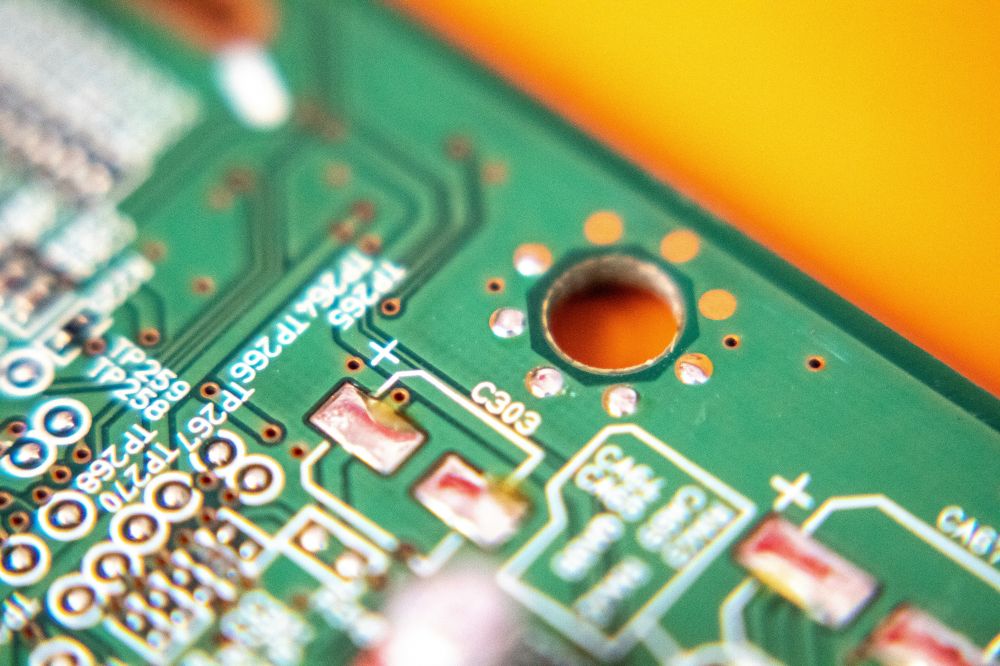

Lägg till jordplan och text

Ett jordplan är ett sammanhängande lager av koppar som minskar störningar och förbättrar kretsens stabilitet. De flesta program kan skapa detta automatiskt, men du bör granska det noga. Efter det kan du lägga till text, etiketter, logotyper eller markeringar för komponentplacering. Dessa detaljer gör tillverkning och montering enklare och professionellare.

Kontrollera designen noggrant

Innan du exporterar filerna bör du köra en DRC (Design Rule Check). Den kontrollerar att inga spår korsar varandra, att avstånd mellan ledare är tillräckliga och att alla komponenter är korrekt anslutna. Små misstag här kan orsaka kortslutningar eller att kortet inte fungerar alls.

Viktiga steg att följa

• Välj ett program som passar din erfarenhet och ditt projekt
• Placera komponenterna logiskt och effektivt
• Dra kopparbanor med korta och rena vägar
• Lägg till jordplan för stabilitet
• Kör DRC innan du exporterar designfiler

En noggrann digital design är grunden för ett fungerande kretskort. Ju mer tid du lägger på struktur och precision i detta skede, desto mindre risk för problem i tillverkningen.

Tillverkning, testning och vanliga misstag att undvika

När designen är färdig är det dags att tillverka och testa ditt PCB. Det är här du ser om teorin håller i praktiken. Genom att välja rätt tillverkningsmetod, noggrant testa kretsen och känna till vanliga fallgropar kan du spara både tid och pengar. Denna fas kräver tålamod och precision, men är också den mest belönande delen av processen – när din design blir verklighet.

Förbered filer för tillverkning

Innan du skickar kretskortet till tillverkning måste du exportera de filer som krävs. De flesta tillverkare använder Gerber-filer, som innehåller information om varje lager i designen – koppar, lödpads, text och borrhål. Du behöver även skapa en BOM-lista (Bill of Materials) med alla komponenter, samt en pick-and-place-fil om monteringen ska ske automatiskt. Kontrollera att filerna är kompletta och följer tillverkarens specifikationer för spårbredd, hålstorlek och material.

Välj tillverkare och specifikationer

Det finns många tillverkare som erbjuder PCB-produktion, från snabba prototyptjänster till professionell serieproduktion. För hobbyprojekt kan du välja billigare leverantörer som tillåter små upplagor, medan kommersiella projekt kräver högre precision och kvalitetskontroll. Här bestämmer du också om kretskortet ska vara enkel- eller flerskiktat, vilken tjocklek det ska ha och om ytan ska beläggas med skyddande material som HASL eller ENIG.

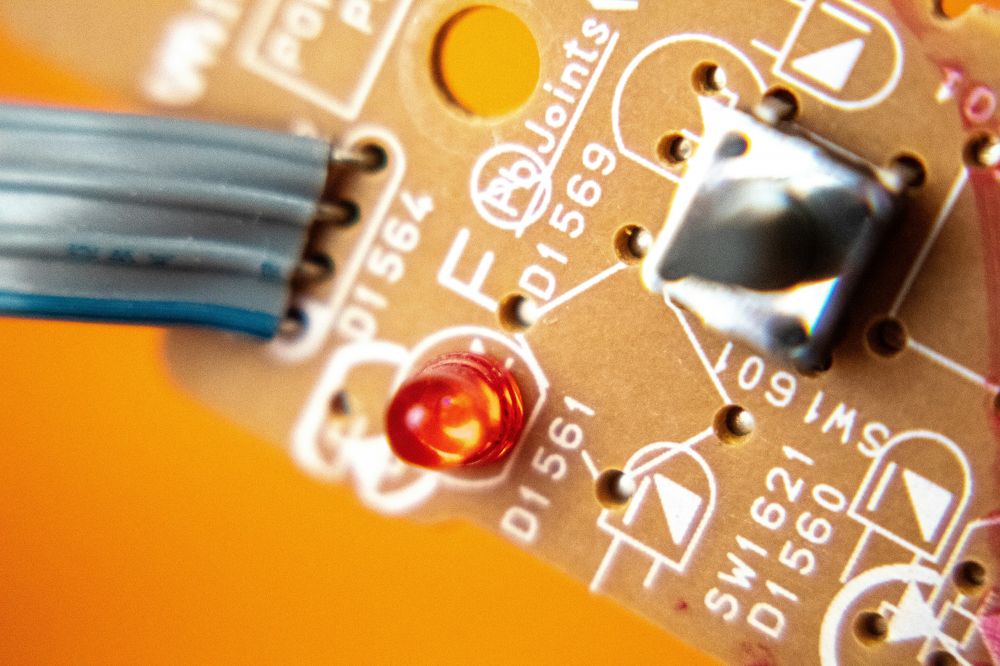

Montering och lödning

När kortet har tillverkats är nästa steg att montera komponenterna. Du kan välja mellan manuell lödning eller ytmontering med maskin. För små projekt fungerar manuell montering bra, men det kräver stadig hand och noggrannhet. Det är viktigt att följa kopplingsschemat och se till att polariserade komponenter som dioder och kondensatorer hamnar åt rätt håll. Efter monteringen bör du visuellt kontrollera att inga lödningar är kortslutna eller saknas.

Testning och felsökning

När allt är monterat är det dags att testa kretsen. Börja med att kontrollera spänningar, jordning och att inga kortslutningar finns. Använd sedan mätinstrument som multimeter eller oscilloskop för att verifiera att signalerna beter sig som förväntat. Om något inte fungerar är det bäst att felsöka systematiskt – kontrollera först strömförsörjningen, därefter signalvägar och komponenter. En noggrann felsökning sparar mycket frustration och hjälper dig lära av misstag.

Vanliga misstag att undvika

• Glömda anslutningar i designen
• För tunna spår som inte tål strömmen
• Felaktig orientering av polariserade komponenter
• Ingen jordplan, vilket ger störningar och instabilitet
• För bråttom vid testning utan grundläggande kontroll

Genom att arbeta metodiskt och noggrant i denna fas säkerställer du att ditt kretskort fungerar som tänkt och kan vidareutvecklas till mer avancerade projekt i framtiden.
